BLOCK LIFTER

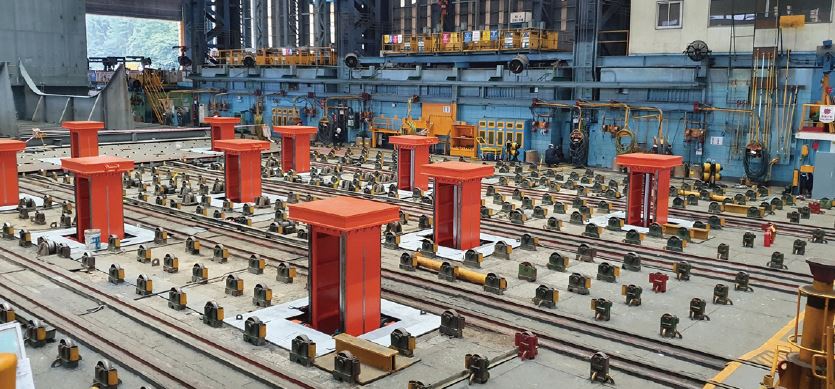

990TON BLOCK LIFTER

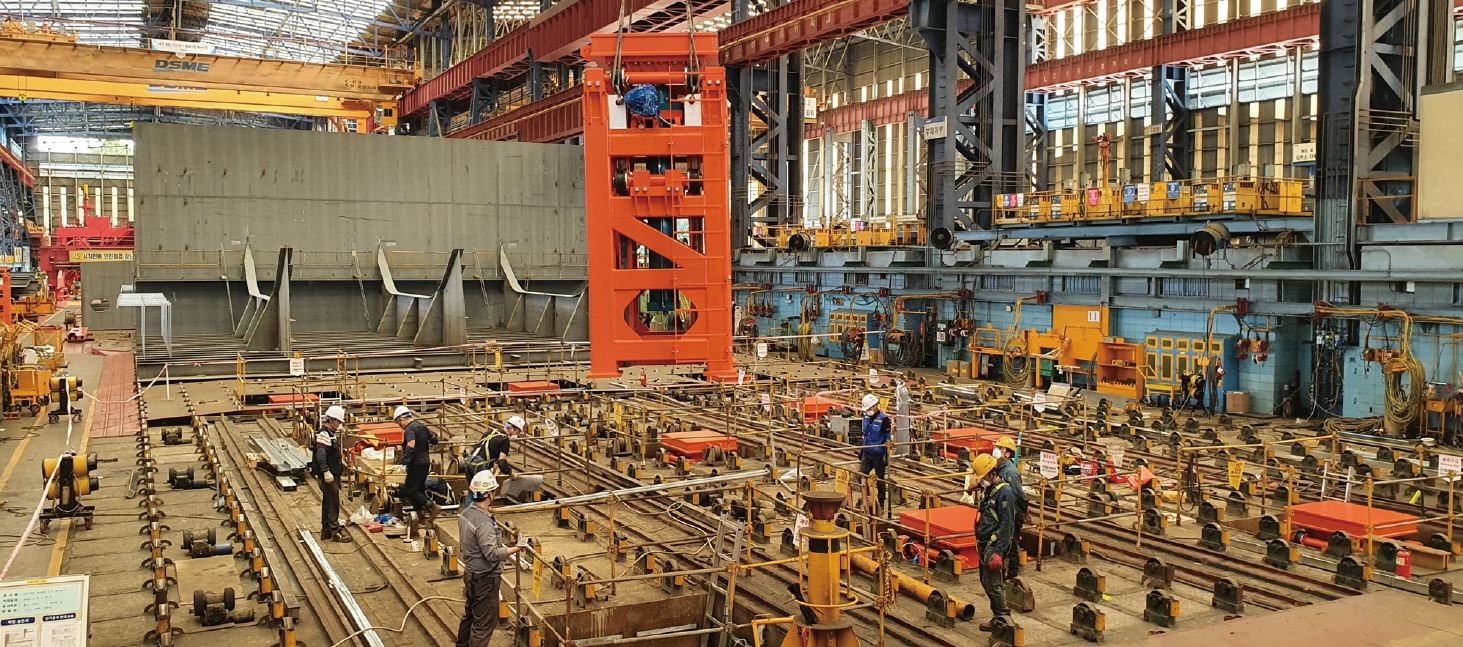

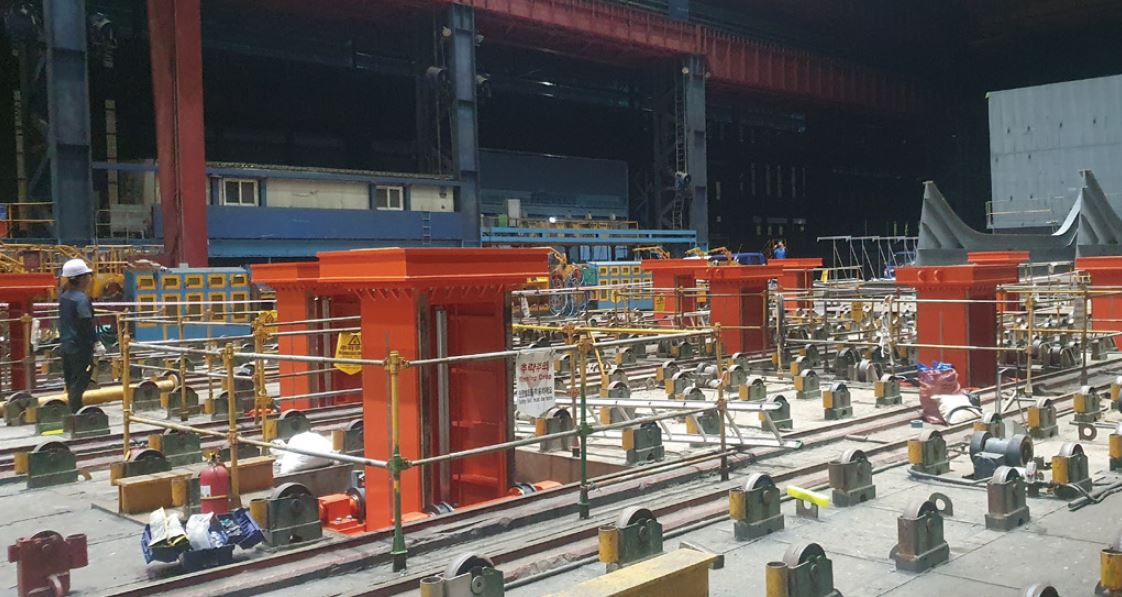

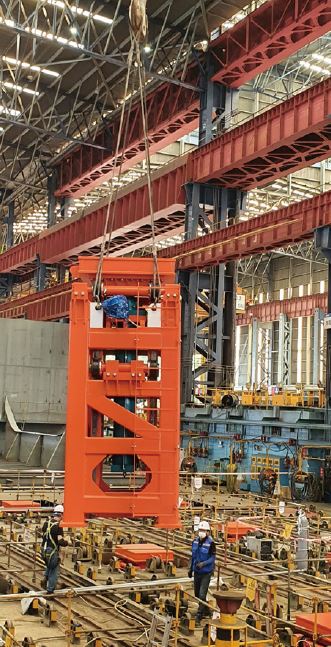

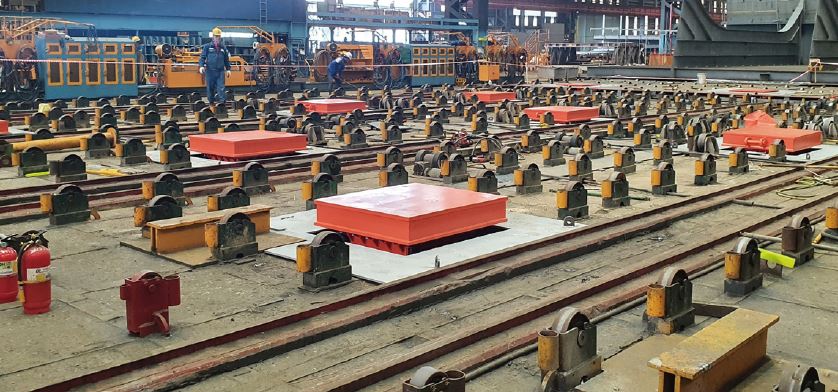

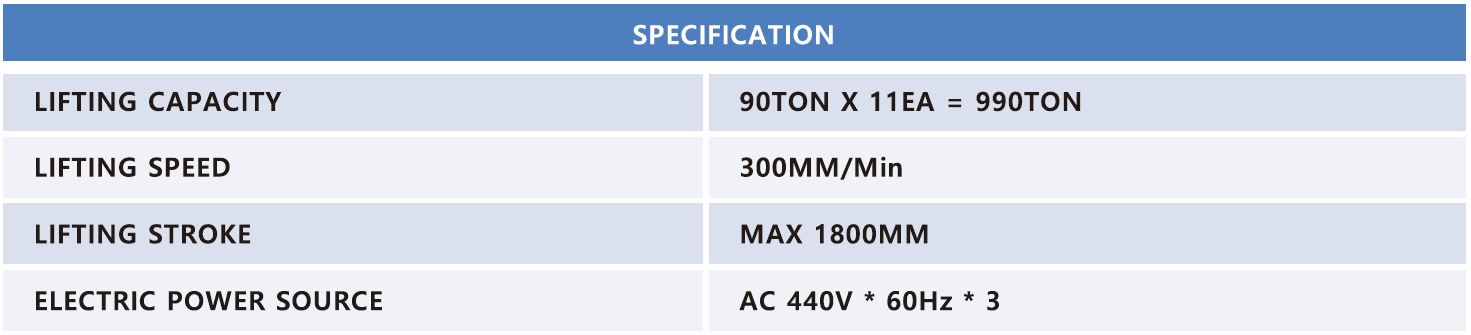

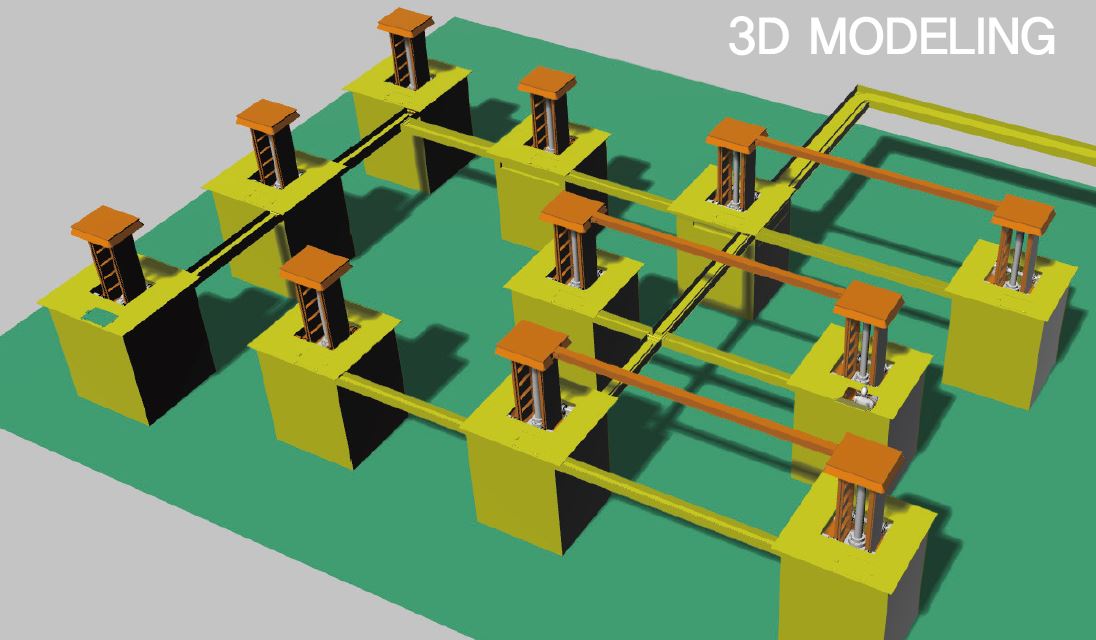

블록조립공장의 자동화 라인에 설치 된 90TON 용량의 BLOCK LIFTER입니다. 총 11개소에 설치되어 총 990TON 용량의 블록을 리프팅 시킨 후 TRANSPORTER CAR로 다음 공정으로 이송 시키게 됩니다.

조립공장의 자동화와 조립 블록의 대형화가 가능하여 생산성, 안정성을 대폭 향상 시킬 수 있습니다.

200TON ~ 500TON BLOCK LIFTER

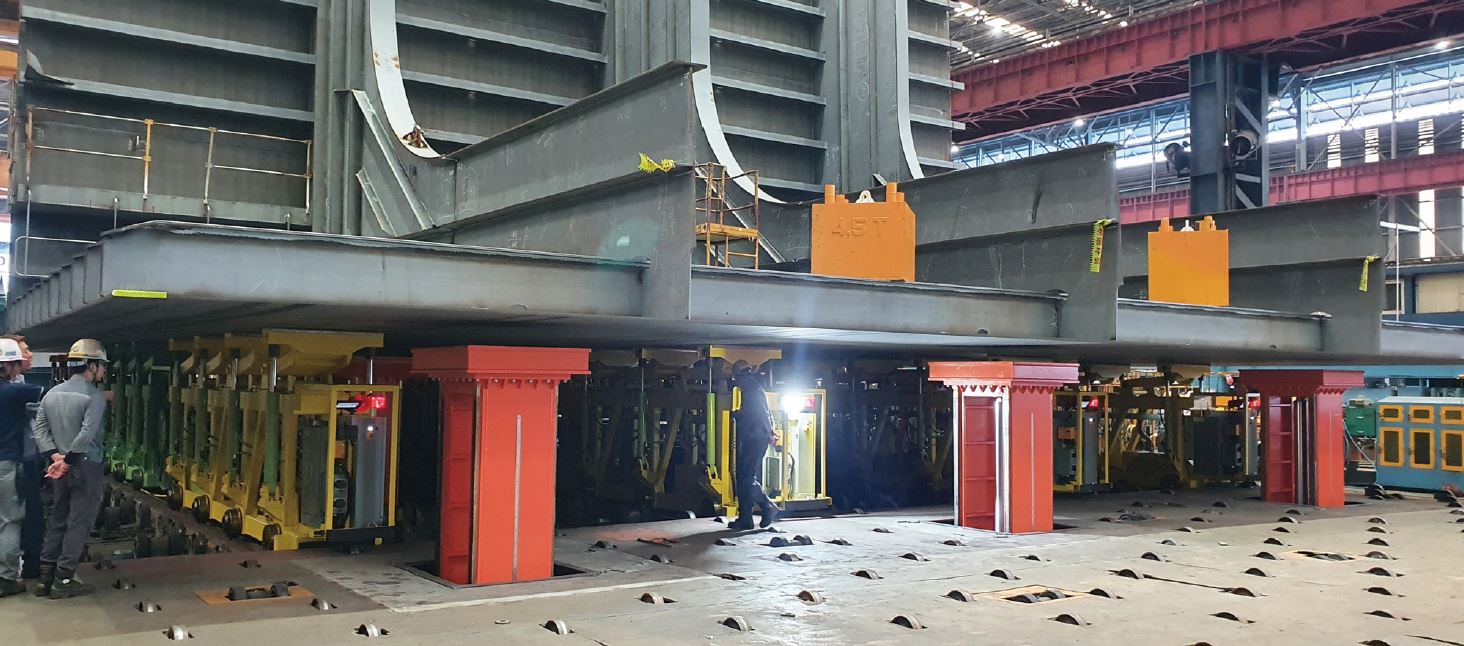

용도 : BLOCK의 PE 및 탑재 시 LEVEL 조정 및 국부 이동을 위한 장비

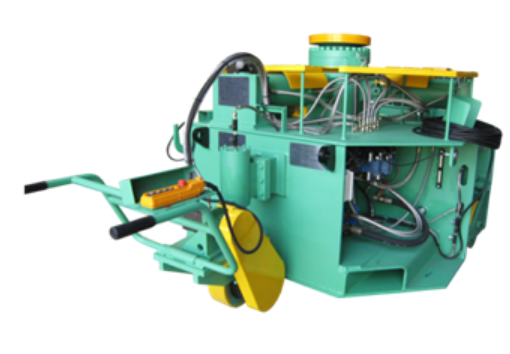

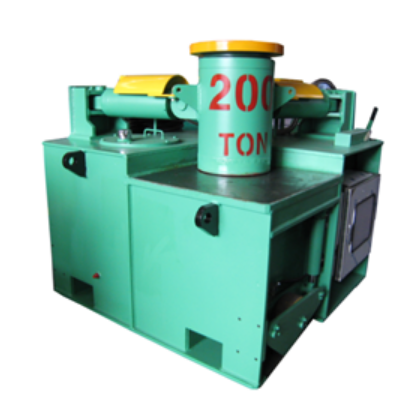

200TON BLOCK LIFTER

- SIZE : 1600 X 1600(2400) X H1600

- WEIGHT : 4500KG

- MAIN CYLINDER

   >> CAPACITY : 200TON

   >> STOROKE : 300mm

- PULLING CYLINDER

   >> CAPACITY : 50TON

   >> STROKE : 250mm



350TON BLOCK LIFTER

- SIZE : 1900 X 1900(2700) X H1600

- WEIGHT : 6000KG

- MAIN CYLINDER

   >> CAPACITY : 350TON

   >> STOROKE : 300mm

- PULLING CYLINDER

   >> CAPACITY : 75TON

   >> STROKE : 250mm

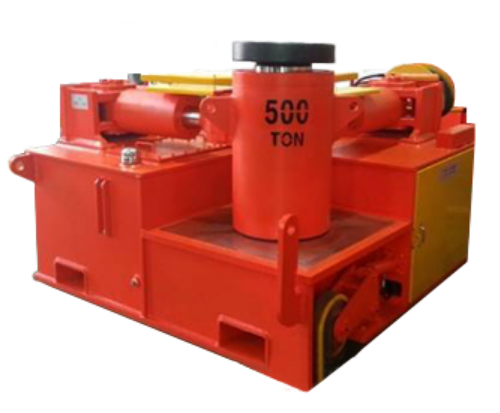

500TON BLOCK LIFTER

- SIZE : 2000 X 2000(2850) X H1400

- WEIGHT : 7000KG

- MAIN CYLINDER

   >> CAPACITY : 500TON

   >> STOROKE : 400mm

- PULLING CYLINDER

   >> CAPACITY : 150TON

   >> STROKE : 250mm

BLOCK LIFTER 동조시스템

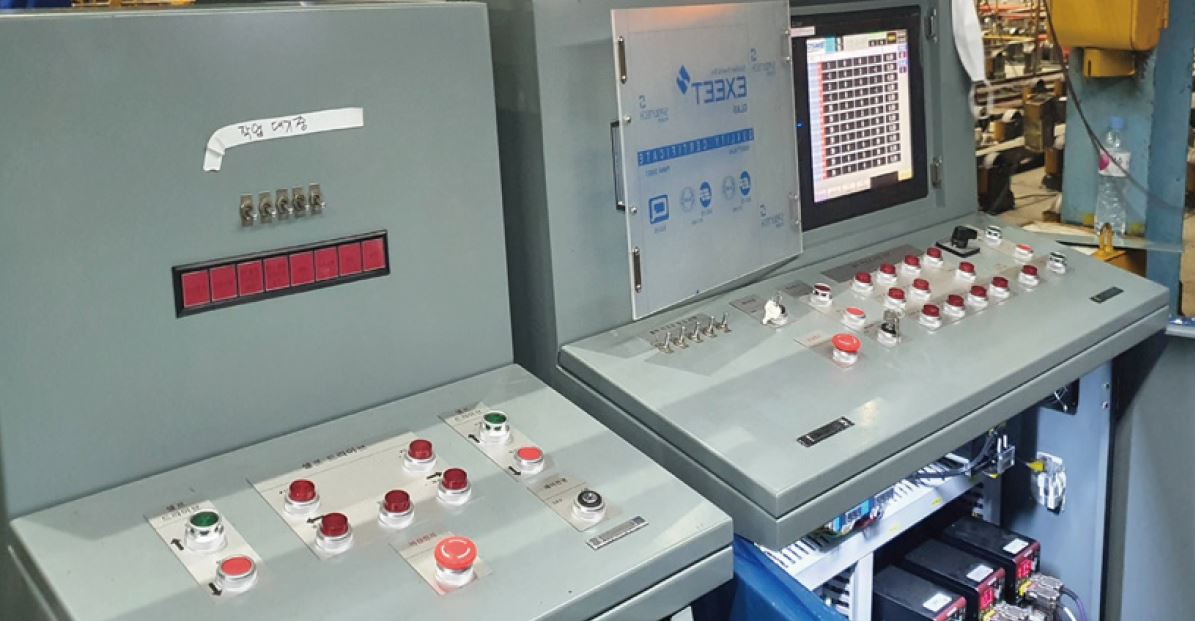

           개별 및 동조시스템

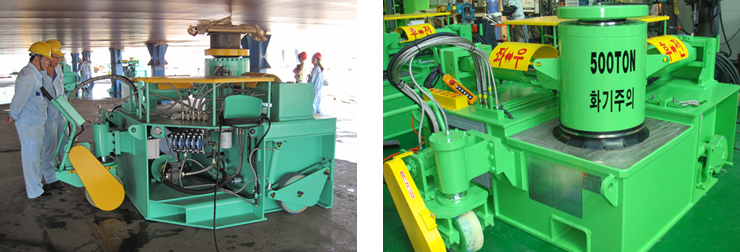

           - 개별작동 : 탑재방식에 따른 개별 작동 가능(유선 15M 리프트)

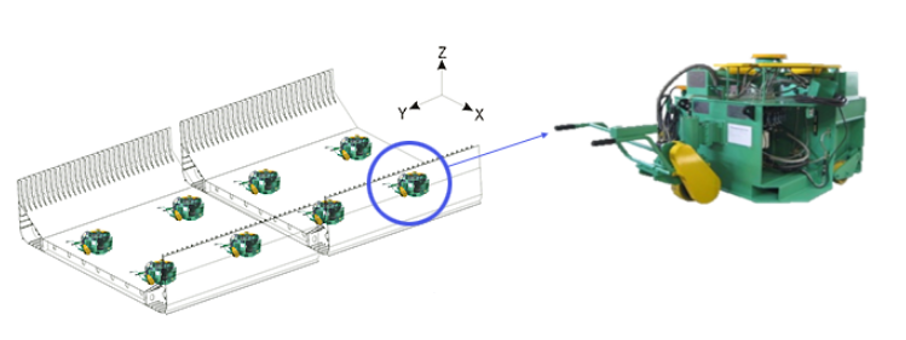

           - 동조 시스템 : 탑재 시 4대~8대 동조가 가능하며 기존에 개별 작동에 비해 작업성이 편리하다

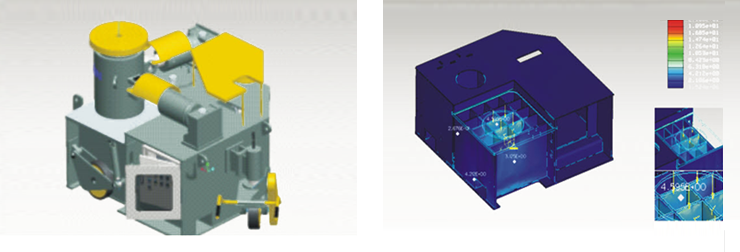

STRUCTURAL ANALYSIS

BLOCK LIFTER 선정 조선 및 설계

1. BLOCK 최대 중량에 의한 POINT별 안전하중 선정
2. PE 및 도크 내 탑재높이에 의한 설계구조해석을 통한 안전성 및 경량화
