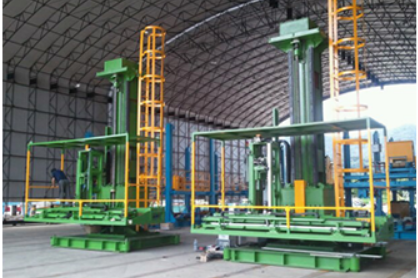

TUBE EXPANDING MACHINE
Ø25.4 ~ Ø50 파이프 TUBING 후 확관하기 위한 장비입니다. 수동 확관작업시 누락된 부분 및 확관 불량을 최소화 하기 위해 개발되었으며, 확관률 100%를 만족하기 위해 자동화 시스템을 장착한 장비입니다.

SPECIFICATION
- SIZE : 3720 X 4800 X H7500
- WEIGHT : 22,000KG
- PLATFORM UP, DOWN
>> CAPACITY : 적격하중 0.5TON
>> LIFTING STROKE : 3500mm
>> SPEED : 0~500mm/min
- EXPANDING SYSTEM
>> TRAVERCE : 3000mm, 0~89mm/sec
>> 수평 수직 각도조절 : Servo Motor scre type 2도
>> X축 STROKE & SPEED : 3100mm,
0~3000mm/min
>> Y축 STROKE & SPEED : 1000mm,
0~3000mm/min
>> Z축 STROKE & SPEED : 500mm, 0~3000mm/min
>> 모니터링을 통한 자동 제어 시스템 방식

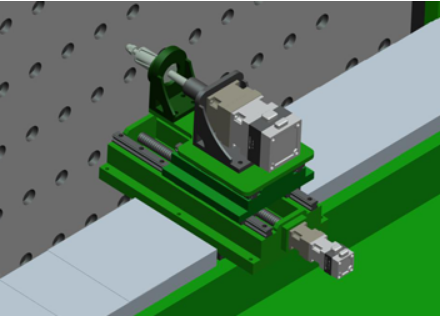

특허-부착형 TYPE 개발
BOX형 구조로 비, 바람, 열기 등으로 부터 보호된다.
SERVO MOTOR TYPE의 확관 DRIVER로 구조가 간단하고 작업 효율을 향상시킬 수 있다. 작업성에 따라 RAIL을 부착하여 수평이동 하게되면 설치 및 SETTING이 간편하여 작업능률을 최대화 할 수 있다.
FEATURE

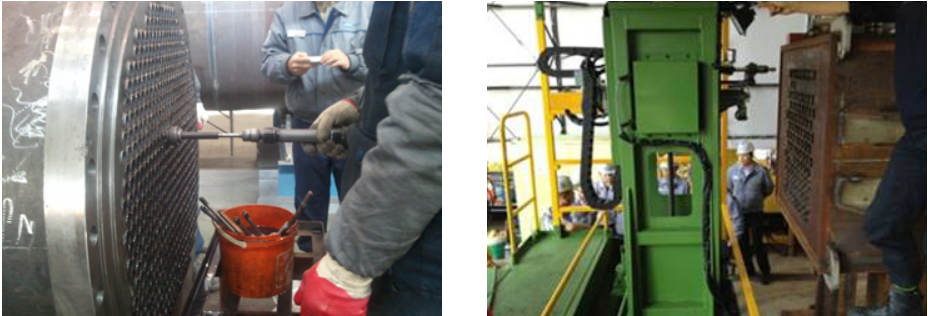

수동 확관(Manual)
수동확관 DRIVER를 사용하여 작업을 하게 되면 낮은 확관률, 잦은 누락부분으로 작업능률이 낮다. 이에 따른 작업자의 부상 위험이 높다.
자동 확관(Auto)
작업 진행률 및 누락 부위를 모니터링을 통해 확인 및
관리를 쉽게 할 수 있다. 100% 확관률로 생산성을 높일
수 있다. 공정에 따라 야간작업이 가능하며 연속 작업에
도 유리하다.
