VALVE TESTER

밸브의 수밀을 검사하기 위해 대형밸브를 장비 위에 올려놓고 수압을 가하여 밸브의 내압시험 및 파열을 시험하는 장비입니다. 산업용 대형밸브(GATE/GLOBE/BALL/BUTTERFLY/CHECK)의 내압시험 및 파열 시험을 하기 위한 장비이며 기본 구성은 밸브가압 FRAME, 유압시스템, 수압 가압장치로 구성되며, 주요기능은 자동 설정 기능, 2단 과압 차단장비, 수압 압력조절 기능이 있습니다.

SPECIFICATION

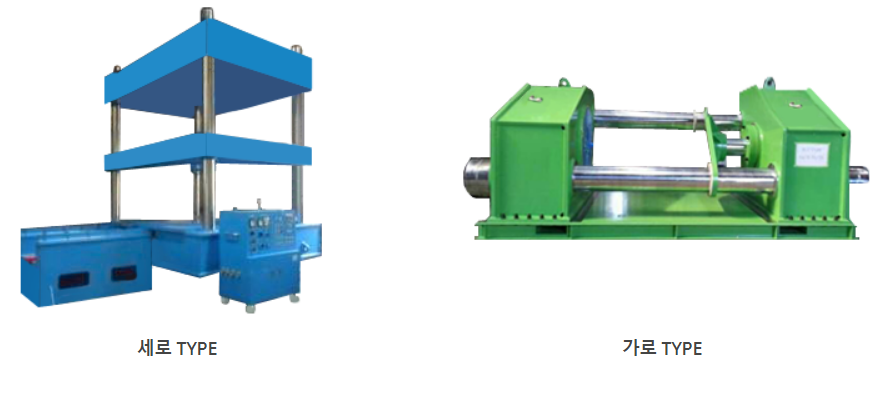

•            · VALVE TESTER(수직, 수평 TYPE)
•                     · SIZE : 주문사양에 따름
•            · S.W.L : 100 TON ~ 1500TON

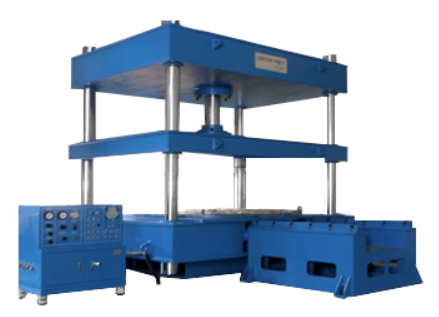

550TON BUTTERFLY V/V TEST MACHINE

- VERTICAL TYPE

- TEST VALVE : 2700A, 6K, 2400A, 10K

- SIZE : 3300 X 4200 X H4600

- WEIGHT : 54,300KG

- MAIN CYLINDER

   >> CAPACITY : 550TON / 500Bar

   >> STROKE : 600mm

- SLIDING CYLINDER

   >> CAPACITY : 3.5TON / 100Bar

   >> STROKE : 2000mm

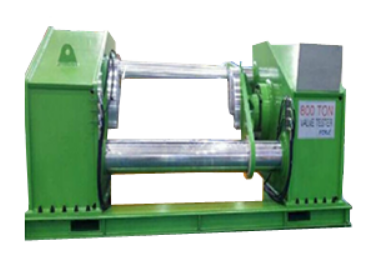

800TON V/V TEST MACHINE

- HORIZONTAL TYPE

- TEST VALVE : #150, #300, #600

- SIZE : 2700 X 5200 X H2020

- WEIGHT : 33,000KG

- MAIN CYLINDER

   >> CAPACITY : 800TON / 700Bar

   >> STROKE : 900mm

- V-BLOCK SUPPORT

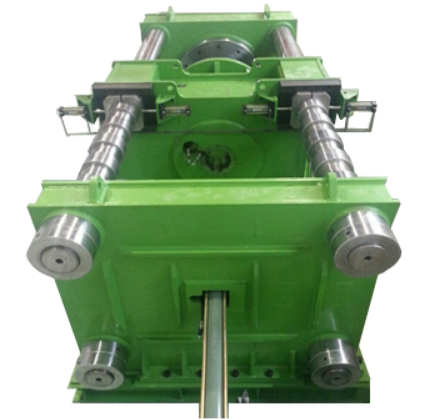

1500TON V/V TEST MACHINE

- HORIZONTAL TYPE

- SIZE : 3300 X 7300 X H450

- WEIGHT : 56,000KG

- MAIN CYLINDER

   >> CAPACITY : 1,500TON / 700Bar

   >> STROKE : 400mm

- PUSHING CYLINDER

   >> CAPACITY : 20TON / 140Bar

   >> STROKE : 1500mm

- KEY LOCK CLAMP CYLIDER

   >> CAPACITY :2TON / 140Bar

- V-BLOCK SUPPORT
